ULN2003A to powszechnie stosowany układ scalony, który znajduje zastosowanie w wielu projektach elektronicznych. Jego główną funkcją jest sterowanie obciążeniami indukcyjnymi, jak również współpraca z mikrokontrolerami.
W tym artykule przedstawimy jego cechy oraz specyfikacje techniczne. Dodatkowo, przyjrzymy się jego zastosowaniom, sposobom montażu i zasadom bezpiecznego użytkowania. Jest to niezbędny poradnik dla każdego entuzjasty elektroniki.
Spis treści
Co to jest ULN2003A
ULN2003A to istotny układ scalony typu driver, który pełni kluczową funkcję w zarządzaniu obciążeniami indukcyjnymi. Zawiera on macierz Darlingtona, co oznacza, że w jego skład wchodzi siedem par tranzystorów Darlingtona[4]. Każda z tych par to dwa tranzystory połączone w sposób, który pozwala na zwiększenie prądu wyjściowego. Dzięki temu, układ świetnie nadaje się do obsługi większych obciążeń.

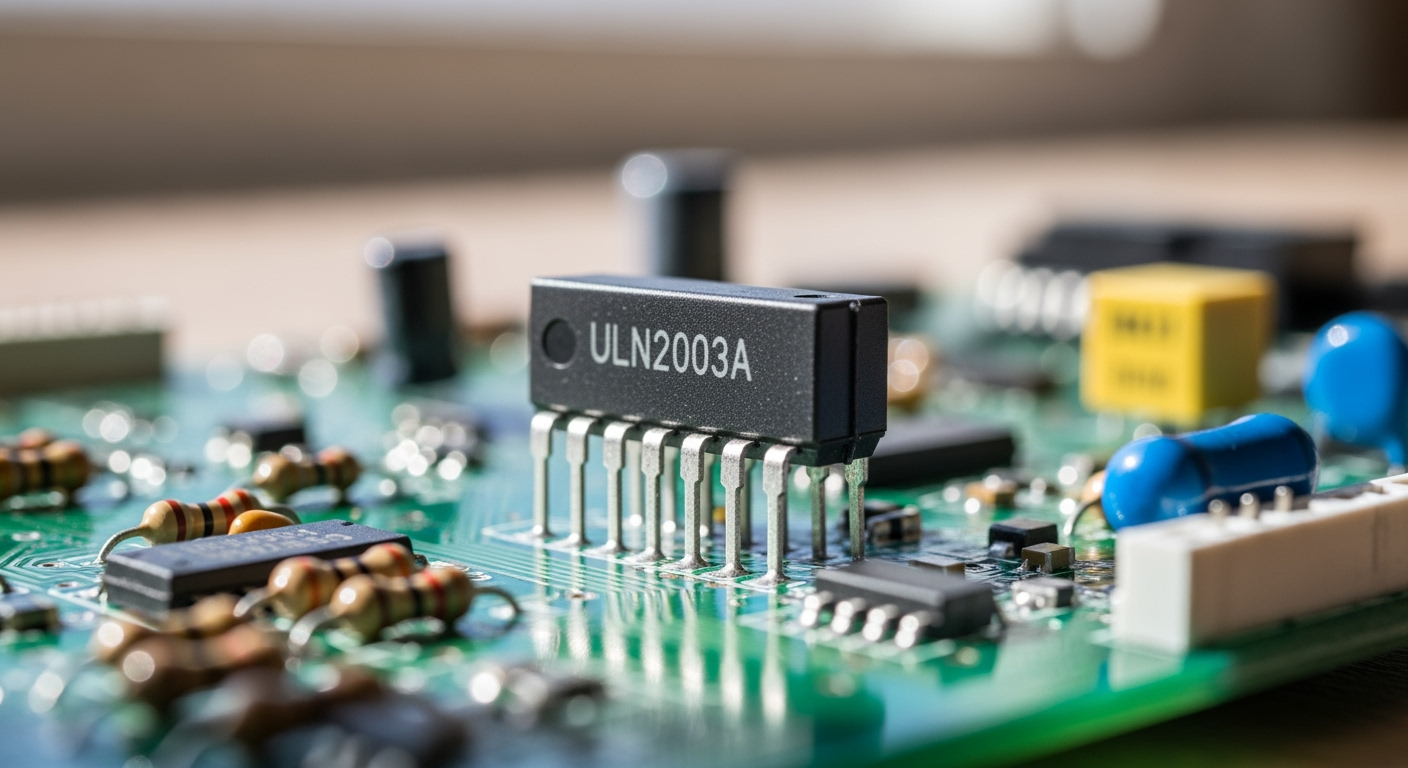

Urządzenie jest zamknięte w 16-pinowej obudowie typu DIP, co znacznie upraszcza jego montaż na płytkach drukowanych. Posiada otwarty kolektor oraz wspólne emitery, co umożliwia różnorodne konfiguracje w aplikacjach elektronicznych. Często jest wykorzystywane do sterowania silnikami, przekaźnikami i innymi komponentami, które wymagają znaczniejszego natężenia prądu[3].
Charakterystyka układu scalonego ULN2003A
Układ scalony ULN2003A charakteryzuje się wszechstronnością dzięki zdolności do obsługi wysokiego napięcia i większej mocy[3]. Może dostarczać prąd wyjściowy do 0,5A, co umożliwia zasilanie takich komponentów jak silniki czy przekaźniki. Maksymalne napięcie wyjściowe osiąga 50V, co czyni go odpowiednim wyborem dla aplikacji wymagających znacznych wartości napięcia.
Z wzmocnieniem prądu DC wynoszącym 1000 hFE, układ umożliwia efektywne i precyzyjne sterowanie podłączonymi urządzeniami. Działa niezawodnie w temperaturach sięgających 85°C, co zwiększa jego niezawodność w różnych warunkach operacyjnych[3]. Dzięki tym wszystkim właściwościom, ULN2003A jest doskonałym wyborem dla systemów potrzebujących dużej mocy i pewności działania[3].
Parametry techniczne i specyfikacja
ULN2003A to układ elektroniczny zdolny przewodzić prąd o natężeniu do 500 mA na każdym z siedmiu dostępnych kanałów, co umożliwia obsługę większych prądów. W sytuacjach krótkotrwałego obciążenia może prowadzić prąd szczytowy sięgający 600 mA. Maksymalne napięcie między kolektorem a emiterem wynosi 50 V, co czyni go odpowiednim do pracy z wyższymi napięciami. Układ ten umieszczony jest w obudowie DIP16, co znacząco ułatwia jego integrację na płytkach drukowanych. Dzięki siedmiu kanałom możliwe jest jednoczesne sterowanie wieloma obciążeniami, co zwiększa jego funkcjonalność.
Zastosowania ULN2003A w elektronice
ULN2003A to niezwykle popularny element w świecie elektroniki, szczególnie tam, gdzie konieczne jest zarządzanie obciążeniami indukcyjnymi. Dzięki swojej konstrukcji umożliwia kontrolowanie urządzeń wymagających większej mocy.
Urządzenie często znajduje zastosowanie w:
- sterownikach przekaźników,
- systemach automatyki i kontroli,
- układach umożliwiających precyzyjne przełączanie obwodów.
W przypadku silników krokowych, ULN2003A pełni funkcję sterownika, co jest szczególnie istotne w dziedzinach takich jak robotyka czy drukarki 3D, gdzie niezbędna jest precyzja ruchów. Ten układ można również wykorzystać w aplikacjach logicznych, gdyż jest zgodny z poziomami logicznymi 5V TTL/CMOS, co ułatwia jego integrację z mikrokontrolerami.
ULN2003A ceniony jest za zdolność do pracy przy wysokich napięciach, sięgających 50V, oraz obsługę dużych prądów wyjściowych do 0,5A. Dzięki tym właściwościom jest niezastąpiony w wielu projektach elektronicznych.
Sterowanie obciążeniami indukcyjnymi
Sterowanie obciążeniami indukcyjnymi przy użyciu układu ULN2003A okazuje się wyjątkowo wydajne. Zintegrowane diody flyback zapewniają ochronę przed przepięciami[4]. Ten układ idealnie sprawdza się w zarządzaniu urządzeniami takimi jak silniki elektryczne, przekaźniki, styczniki czy elektromagnesy[4]. Umożliwia on bezpieczne i efektywne przełączanie oraz kontrolowanie tych elementów. Dzięki temu ULN2003A jest niezastąpiony w różnorodnych zastosowaniach, gdzie konieczne jest zarządzanie większymi mocami.
Integracja z mikrokontrolerami i interfejsami
Integracja układu ULN2003A z mikrokontrolerami jest nieskomplikowana, ponieważ wspiera poziomy logiczne 5V TTL/CMOS. Dzięki tej właściwości jest doskonałym wyborem do pracy z Arduino czy Raspberry Pi[3]. ULN2003A jest powszechnie wykorzystywany do sterowania segmentami wyświetlaczy LED oraz innymi elementami, co umożliwia mikrokontrolerom sprawne zarządzanie sygnałami i obciążeniem. Dodatkowo, ten układ jest kompatybilny z różnorodnymi standardami wejściowymi, w tym TTL, CMOS, PMOS i DTL, co zapewnia jego wszechstronność w zastosowaniach z różnymi systemami elektronicznymi.
Montaż i użytkowanie ULN2003A
Montowanie układu ULN2003A w obudowie DIP16 jest stosunkowo proste dzięki technice montażu przewlekanego (THT). Polega to na włożeniu układu w odpowiednie otwory płytki drukowanej i przylutowaniu, co zapewnia solidne połączenie. Kluczowe jest prawidłowe umieszczenie wszystkich 16 nóżek.
Zasilanie układu ULN2003A wymaga napięć zgodnych z jego specyfikacją, co oznacza, że powinny one mieścić się w określonym zakresie. Istotne jest również, aby prąd dostarczany do układu nie przekraczał 0,5A na kanał, co zapewnia jego prawidłowe działanie i chroni przed uszkodzeniami.
Przy aplikacjach z obciążeniem indukcyjnym, montaż ULN2003A wymaga zastosowania dodatkowych elementów ochronnych, takich jak diody przeciwprzepięciowe. Te komponenty zabezpieczają układ przed przepięciami, co gwarantuje długotrwałą i niezawodną pracę w różnych systemach elektronicznych.
Zakres temperatury pracy i wydajność prądowa
ULN2003A charakteryzuje się zdolnością do pracy w różnorodnych temperaturach, co czyni go niezwykle wszechstronnym w różnych warunkach. Może funkcjonować nawet przy temperaturze sięgającej 85°C. Obsługując prąd do 0,5A na każdy kanał, skutecznie zarządza takimi obciążeniami jak silniki czy przekaźniki. Dzięki tym właściwościom, jest nie tylko niezawodny, ale także elastyczny w zmiennych środowiskach pracy.
Bezpieczeństwo i diody przeciwprzepięciowe
Diody przeciwprzepięciowe w ULN2003A odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i niezawodności. Ich zadaniem jest ochrona układu przed przepięciami, które mogą pojawić się podczas pracy z obciążeniami indukcyjnymi, takimi jak silniki czy przekaźniki. Te elementy zabezpieczające zapobiegają uszkodzeniom wywołanym nagłymi zmianami napięcia. Jest to szczególnie istotne w branży przemysłowej oraz automatyce. Dzięki nim ULN2003A pozostaje efektywny nawet w wymagających warunkach, gwarantując długotrwałą ochronę i stabilność systemów elektronicznych.
