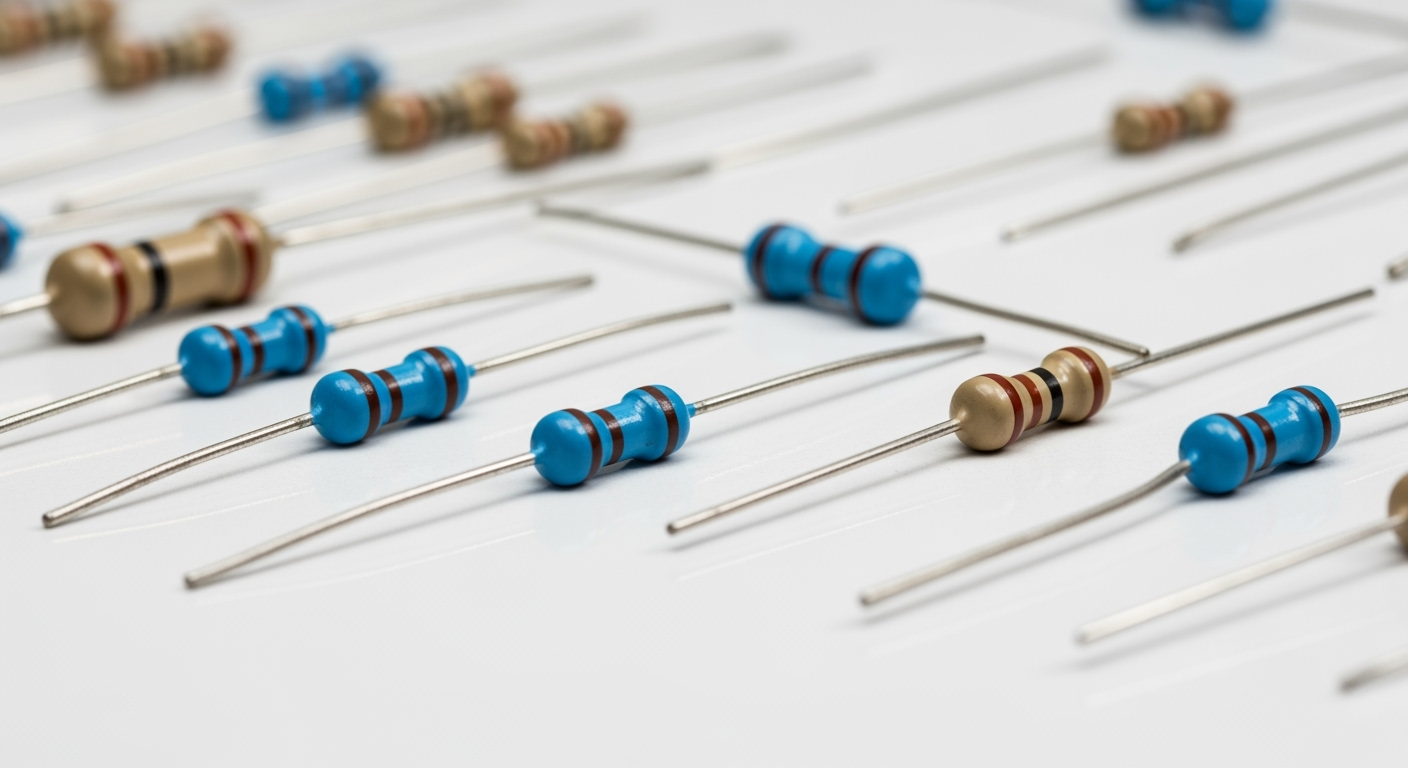

Rezystory (oporniki) – czym są i jak to działa?

Rezystory, znane również jako oporniki, pełnią kluczową rolę w obwodach elektrycznych, przekształcając energię elektryczną w ciepło^[1]. W niniejszym artykule przybliżymy najważniejsze informacje dotyczące tych komponentów. Przyjrzymy się ich parametrom, różnorodnym typom oraz zastosowaniom. Dodatkowo omówimy różne sposoby łączenia rezystorów w obwodach.

To jednak nie wszystko. Zajmiemy się także wpływem, jaki rezystory wywierają na jakość dźwięku w systemach audio, kładąc nacisk na ich znaczenie w zwrotnicach głośnikowych.

Co to jest rezystor – podstawowe informacje

Rezystor, zwany również opornikiem, odgrywa istotną rolę w obwodach elektrycznych. Jego kluczowe zadanie polega na ograniczaniu przepływu prądu poprzez stawianie oporu^[5]. To oznacza, że napięcie na nim zmienia się wprost proporcjonalnie do przepływającego prądu, zgodnie z prawem Ohma^[5]. Działa on także jako przetwornik energii elektrycznej w ciepło, co jest przydatne w wielu sytuacjach, takich jak:

• regulacja prądu,
• ochrona innych komponentów obwodu.

Jako element liniowy, rezystor charakteryzuje się liniową zależnością prądowo-napięciową. Jego rezystancja pozostaje stała w szerokim zakresie napięć i prądów, co czyni go uniwersalnym elementem w różnych urządzeniach elektronicznych. Od prostych sprzętów domowych po skomplikowane systemy przemysłowe, rezystory są nieodłączną częścią każdego obwodu, dzięki swojej prostocie i niezawodności.

Opornik elektryczny jako element bierny obwodu elektrycznego

Opornik elektryczny, często nazywany rezystorem, odgrywa kluczową rolę w obwodach elektrycznych. Jego podstawowa funkcja polega na ograniczaniu przepływu prądu, co osiąga dzięki swojej rezystancji, wyrażanej w omach (Ω). Jako element liniowy, opornik charakteryzuje się stałą zależnością prądowo-napięciową zgodną z prawem Ohma: napięcie na nim jest proporcjonalne do przepływającego prądu. To sprawia, że są niezastąpione w regulacji prądu oraz ochronie innych elementów w obwodach.

Oporniki mogą również wykazywać inne właściwości, takie jak:

• pojemność,
• wewnętrzna indukcyjność,
• znaczenie w obwodach pracujących z wysokimi częstotliwościami.

Dzięki swojej prostocie i niezawodności, te komponenty są powszechnie stosowane w szerokiej gamie urządzeń elektronicznych, od sprzętu domowego po skomplikowane systemy przemysłowe.

Jak rezystor zamienia energię elektryczną w ciepło

Rezystor zamienia energię elektryczną w ciepło za sprawą efektu Joule’a^[2]. Przepływający prąd zwiększa kinetyczną energię elektronów, które następnie zderzają się z atomami w materiale rezystora, co powoduje wydzielanie ciepła. Tę właściwość wykorzystuje się w różnorodnych urządzeniach, takich jak elektryczne grzejniki, a także w sprzęcie wymagającym precyzyjnej kontroli temperatury. Specjalnie zaprojektowane rezystory grzejne efektywnie rozpraszają ciepło, co czyni je idealnymi w sytuacjach, gdzie niezbędna jest utrzymanie stałej temperatury.

Podstawowe parametry rezystorów

Podstawowe parametry rezystorów odgrywają kluczową rolę w ich funkcjonowaniu w obwodach elektrycznych. Oto, co warto o nich wiedzieć:

• rezystancja nominalna – to wartość oporu, którą podaje producent, wyrażona w omach (Ω), określa stopień, w jakim rezystor ogranicza przepływ prądu,
• tolerancja – informuje o ewentualnych różnicach między rzeczywistą a nominalną rezystancją, ma to szczególne znaczenie przy projektowaniu układów wymagających precyzji,
• moc znamionowa – to maksymalna ilość energii cieplnej, którą rezystor może rozproszyć bez ryzyka uszkodzenia, podawana w watach (W),
• napięcie graniczne – określa maksymalne napięcie, jakie rezystor może wytrzymać, przekroczenie tej wartości grozi jego uszkodzeniem,
• temperaturowy współczynnik rezystancji – wskazuje, w jaki sposób rezystancja zmienia się wraz z temperaturą, co jest istotne w zastosowaniach, gdzie temperatura może się znacznie wahać.

🫴 Zrozumienie tych parametrów pozwala na odpowiedni dobór rezystora do konkretnego zastosowania, co zapewnia niezawodność i sprawność obwodu.

Rezystancja nominalna i tolerancja

Rezystancja nominalna to teoretyczna wartość, którą powinien posiadać rezystor w idealnych warunkach, wyrażona w omach (Ω). Przykładowo, można spotkać rezystory o wartościach takich jak 1k, 2,2 kohm, 5k ohm, 350 ohm, 90 ohm czy 320 ohm. Tolerancja to dopuszczalna różnica od tej wartości, istotna przy konstruowaniu precyzyjnych układów. W aplikacjach takich jak systemy audio, gdzie jakość dźwięku jest kluczowa, stosuje się rezystory o niskiej tolerancji, aby ograniczyć błędy. W obwodach mniej wymagających możliwe jest użycie rezystorów z większą tolerancją, co przekłada się na niższe koszty.

Moc znamionowa i napięcie graniczne

Moc znamionowa rezystora to kluczowy parametr, który określa maksymalną ilość ciepła, jaką rezystor może bezpiecznie rozproszyć. Wyrażana w watach (W), zależy od jego konstrukcji i użytych materiałów. Przekroczenie tej wartości grozi przegrzaniem, a także uszkodzeniem elementu.

Napięcie graniczne odnosi się do maksymalnego napięcia, które rezystor jest w stanie wytrzymać, co ma szczególne znaczenie w zastosowaniach z wysokim napięciem. Przekroczenie tego progu może prowadzić do awarii. Rezystory mocy, w tym te o wysokiej mocy, są projektowane z myślą o pracy przy wyższych wartościach mocy znamionowej i napięciu granicznym, co czyni je odpowiednimi do zastosowań z większymi obciążeniami elektrycznymi.

Rodzaje rezystorów i ich zastosowania

Rezystory to nieodzowne komponenty w obwodach elektrycznych, dostępne w różnych odmianach, z których każda pełni określoną funkcję w zależności od wymagań systemu. Do najczęściej spotykanych należą:

• rezystory węglowe,
• metalizowane,
• drutowe,
• foliowe.

Węglowe rezystory charakteryzują się niskim kosztem i łatwością dostępu, co czyni je popularnym wyborem tam, gdzie stabilność termiczna nie jest priorytetem. Ich większe tolerancje wpływają na mniejszą precyzję, jednak cena i dostępność to ich główne atuty. Z kolei metalizowane rezystory wyróżniają się lepszą stabilnością i mniejszymi tolerancjami, co sprawia, że są idealne do zastosowań wymagających precyzji.

Rezystory drutowe są niezastąpione w sytuacjach, gdzie potrzebne jest przenoszenie dużej mocy. Ich budowa, oparta na drucie oporowym, pozwala na znoszenie większych obciążeń, co czyni je przydatnymi w przemyśle. Natomiast rezystory foliowe oferują najwyższą precyzję i stabilność, co czyni je perfekcyjnym wyborem do zadań takich jak pomiary czy technologie medyczne.

Każdy rodzaj rezystora posiada swoje specyficzne cechy, które determinują jego użycie w obwodach elektrycznych. Wybór właściwego rezystora opiera się na takich kryteriach jak:

• tolerancja,
• stabilność termiczna,
• moc znamionowa.

🫴 Zrozumienie tych kryteriów umożliwia optymalizację funkcjonowania obwodów i zapewnia ich niezawodność.

Rezystory węglowe i metalizowane

Rezystory węglowe i metalizowane różnią się zarówno konstrukcją, jak i przeznaczeniem. Wersje węglowe cieszą się popularnością ze względu na niską cenę oraz powszechne zastosowanie w obwodach o niewielkiej mocy. Charakteryzuje je większa tolerancja, co oznacza, że rezystancja może nieco odbiegać od wartości nominalnej. Są stosowane tam, gdzie stabilność termiczna nie jest kluczowa, a istotne są niskie koszty.

Z kolei rezystory metalizowane oferują lepszą stabilność oraz mniejszą tolerancję, co sprawia, że świetnie nadają się do precyzyjnych zastosowań. Produkowane z tlenków metali, mogą pracować w wyższych temperaturach i cechują się większą trwałością. Znajdują zastosowanie w urządzeniach elektronicznych wymagających wysokiej precyzji i odporności na zmiany temperatury.

Decyzja o wyborze między tymi rodzajami rezystorów zależy od specyficznych wymagań aplikacji, takich jak tolerancja, stabilność termiczna czy budżet.

Rezystory drutowe i foliowe

Rezystory drutowe i foliowe znajdują różnorodne zastosowania dzięki swoim specyficznym właściwościom. Drutowe charakteryzują się zdolnością do pracy przy wysokich mocach oraz niską indukcyjnością, co czyni je doskonałymi w środowiskach przemysłowych, gdzie konieczne jest przenoszenie dużych obciążeń elektrycznych. Wykonane z nawijanego drutu oporowego, potrafią sprostać wysokim temperaturom i dużym obciążeniom.

Natomiast rezystory foliowe są cenione za swoją precyzję i niezawodność, co sprawia, że są niezastąpione w aplikacjach audiofilskich oraz systemach hi-fi. Znajdują zastosowanie w komponentach audio, gdzie jakość dźwięku jest priorytetem. Ich budowa opiera się na cienkiej warstwie folii metalowej, co skutecznie redukuje szumy i zniekształcenia sygnału — kluczowe aspekty w zaawansowanych systemach audio.

Każdy z tych typów rezystorów posiada unikalne cechy, które determinują ich użycie w różnorodnych obwodach elektrycznych, od przemysłowych po wyspecjalizowane systemy dźwiękowe. Wybór pomiędzy nimi zależy od specyficznych wymagań dotyczących mocy, dokładności oraz stabilności w danym projekcie.

Typy połączeń rezystorów w obwodach elektrycznych

Rezystory można łączyć w obwodach elektrycznych na dwa główne sposoby: szeregowo oraz równolegle, co wpływa na całkowitą rezystancję układu.

W konfiguracji szeregowej elementy są połączone jeden za drugim, a prąd przepływa przez nie w tej samej kolejności. Rezystancja zastępcza w takim układzie jest równa sumie wszystkich rezystancji, co oznacza, że wraz z dodawaniem kolejnych rezystorów, wartość ta rośnie. Istotne jest, że prąd w każdym z rezystorów pozostaje taki sam, natomiast napięcie dzieli się proporcjonalnie do wartości poszczególnych elementów.

W połączeniu równoległym wszystkie rezystory są podłączone jednocześnie, co powoduje rozdzielenie prądu między różne gałęzie. W tym przypadku odwrotność rezystancji zastępczej jest sumą odwrotności poszczególnych rezystancji, co skutkuje zmniejszeniem całkowitej rezystancji przy dodawaniu kolejnych rezystorów. Napięcie w takim układzie jest stałe na każdym rezystorze, a prąd rozdziela się zależnie od ich wartości rezystancyjnych.

Oba typy połączeń, zarówno szeregowe, jak i równoległe, znajdują szerokie zastosowanie w praktycznych obwodach elektrycznych. Pozwalają na dostosowanie napięcia i prądu do specyficznych wymagań danego układu.

Połączenie szeregowe i jego właściwości

W połączeniu szeregowym rezystory są ustawione jeden za drugim, co powoduje wzrost całkowitej rezystancji obwodu. Rezystancja zastępcza jest po prostu sumą wszystkich rezystancji, więc dodając kolejne elementy, zwiększamy tę wartość. W takim układzie natężenie prądu pozostaje niezmienne w całym obwodzie, podczas gdy napięcie rozkłada się proporcjonalnie do rezystancji poszczególnych komponentów. Dzięki temu połączenie szeregowe stanowi łatwy sposób na zwiększenie oporu. Jego niewątpliwą zaletą jest prostota obliczeń rezystancji zastępczej. Trzeba jednak pamiętać, że awaria jednego z elementów skutkuje przerwaniem działania całego obwodu.

Połączenie równoległe i jego zastosowanie

W połączeniu równoległym wszystkie elementy są podłączone do tej samej pary węzłów, co sprawia, że napięcie na każdym z nich pozostaje jednakowe. Rezystancja zastępcza obliczana jest jako odwrotność sumy odwrotności poszczególnych rezystancji, co prowadzi do zmniejszenia całkowitej rezystancji obwodu. Takie rozwiązanie jest popularne w domowych instalacjach elektrycznych, ponieważ pozwala urządzeniom działać niezależnie.

Przykładowo, połączenie równoległe rezystorów skutkuje redukcją całkowitej rezystancji, co ułatwia zarządzanie przepływem prądu w bardziej skomplikowanych systemach. Dodatkowo, takie podejście zwiększa niezawodność, gdyż awaria jednego z rezystorów nie zakłóca pracy reszty obwodu.

Rezystory w systemach audio

Rezystory w systemach audio pełnią fundamentalną funkcję w zapewnieniu dźwięku o najwyższej jakości^[6]. Ich zadaniem jest precyzyjne odwzorowanie sygnału, niezbędne zarówno w profesjonalnych, jak i audiofilskich instalacjach. Odgrywają istotną rolę w minimalizowaniu zniekształceń, co przekłada się na klarowne brzmienie. W zwrotnicach głośnikowych umożliwiają dokładne dostosowanie parametrów, co z kolei poprawia wydajność i jakość dźwięku. Dzięki rezystorom możliwa jest kontrola przepływu prądu oraz regulacja poziomów sygnału, co jest niezbędne dla uzyskania perfekcyjnego odsłuchu.

Wpływ na jakość dźwięku i czyste brzmienie

Rezystory pełnią istotną funkcję w systemach audio, przyczyniając się do polepszenia jakości dźwięku. Ich rolą jest zmniejszenie zniekształceń oraz zapewnienie czystego brzmienia. W systemach hi-fi, szczególnie cenionych przez audiofilów, stosuje się je do precyzyjnego odwzorowania dźwięków, dzięki czemu uzyskuje się klarowność i naturalność brzmienia.

Rezystory o wysokiej jakości cechują się niską tolerancją i stabilnością, co pozwala na minimalizowanie szumów i zakłóceń. W profesjonalnych systemach audio gwarantują one wysoką wierność dźwięku, co jest niezbędne dla użytkowników o wysokich wymaganiach.

Zastosowanie w zwrotnicach głośnikowych

Rezystory w zwrotnicach głośnikowych odgrywają kluczową rolę w kształtowaniu jakości dźwięku^[6]. Ich zadaniem jest kontrolowanie podziału sygnału audio na różnorodne pasma częstotliwości. Dzięki nim możemy cieszyć się dokładnym odwzorowaniem dźwięku, co wyraźnie poprawia jego jakość. W systemach skierowanych do audiofilów i profesjonalistów, rezystory umożliwiają precyzyjne dostosowanie parametrów, co skutkuje czystym i naturalnym brzmieniem. Wysokiej klasy rezystory cechują się niską tolerancją i stabilnością, co pozwala na minimalizację szumów oraz zakłóceń, zapewniając krystaliczną jakość dźwięku.

---

Źródła:

• [1] https://www.ebmia.pl/wiedza/porady/automatyka-porady/rezystor-co-to-budowa-rodzaje-do-czego-sluzy/
• [2] https://intertechacademy.pl/2021/04/rezystory-co-musisz-o-nich-wiedziec/
• [3] http://www.pcez-bytow.pl/download/plk/2-3-tydzien-rezystory.pdf
• [4] https://botland.com.pl/blog/oporniki-co-to-jest-i-do-czego-sluzy/
• [5] https://pl.wikipedia.org/wiki/Rezystor
• [6] https://botland.com.pl/blog/rezystory-oporniki-jak-to-dziala/
